製品紹介/プラウドBB40

リズミカルなウェーブが住まいの楽しさを演出

■さまざまな屋根に調和する小割り感のあるウェーブ

釉薬をうす掛けした焼き物の素材感あふれる魅力のカラー。どんな屋根形状にも施工可能な平板瓦の納まりの良さ、低めのウェーブ形状と共通役物で施工も簡単。

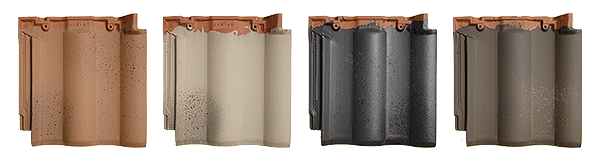

レギュラーカラー

住宅の外観デザインを問わず、永く親しまれる色。

銀黒
銀黒
  マットブラック
マットブラック
マットグリーン
マットグリーン


ナチュラルカラー

温もりとやさしさに抱かれるライトシリーズ。

ライトレッド
ライトレッド
  ライトイエロー
ライトイエロー
ライトチョコ
ライトチョコ


太陽光発電パネル取付同質瓦

太陽光発電パネルと組合わせて使用することで漏水を防ぎ、ズレや飛散防止に対して安全性の高い機能を発揮します。

同質支持瓦
同質支持瓦

同質支持瓦の色は、各々生産色(1色)に限定されます。
色種は変更される場合もございます。

■品質・形状

  プラウドBB40 Hyper-X
寸法(mm) 全長 350±4.0
全幅 345±4.0
働き長さ 280
働き幅 306
品質 吸水率(%) 8以下
曲げ破壊荷重(N) 1500以上
必要数 m2当たり(枚) 12
坪当たり(枚) 39
重量 1枚(kg) 3.7
m2当たり(kg) 43
荷姿 1梱包(枚) 4
1パレット(枚) 396

※働き寸法の公差は外形寸法の公差に準じます。
※JIS A 5208による吸水率は12%以下です。
※働き長さは、横桟木の間隔を表しています。実際の桟瓦の働き長さに2〜3mmを足した寸法です。

■外観デザインと価格帯

他製品との相関図  詳細はコチラから

■標準設計価格

各種工事における価格一覧表  詳細はコチラから

■ダウンロード

CADデータをダウンロードいただけます。
なお、データのダウンロードに際し、何らかの不具合が発生しても弊社での責任は負いかねます。その旨を予めご了承ください。

 JWW形式(300KB)| DXF形式(760KB)| PDF形式(132KB)

当製品のカタログ(PDFファイル)をご覧いただけます。
「製品カタログ」ページから「ブラウザーで表示」、あるいは「ダウンロード」をクリックしてください。

製品のカタログ  閲覧はコチラから

■施工例

マットグリーン:A邸

マットグリーン:A邸(愛知県)

その他の施工例を見る

製品は改良のため、予告なく変更することがあります。
掲載の色は、現物の色と多少の違いがあります。予めご了承ください。
