栄四郎瓦の小屋裏換気システム
［兼用型］

製品の特徴

優れた施工性と汎用性

棟部以外に取り付けるので、片流れ屋根や方形屋根・下屋の屋根に取り付けが可能で後付け施工リフォーム工事にも最適。

桟木の上に取り付けることで滑り落ちがなく野地の開口も簡潔に開けられます。

錆びに強い高耐食溶融めっき鋼板ZAM®※を使用

「ZAM®」は、亜鉛・アルミニウム・マグネシウムのめっき層を持つ耐食性に優れた溶融めっき鋼板。錆びなどに強い。

※「ZAM」は、日鉄日新製鋼株式会社の登録商標です。
「ZAM」は、日鉄日新製鋼株式会社が開発した溶融亜鉛-アルミニウム-マグネシウム合金めっき鋼板の商品名です。
 「ZAM®」のサイトへ

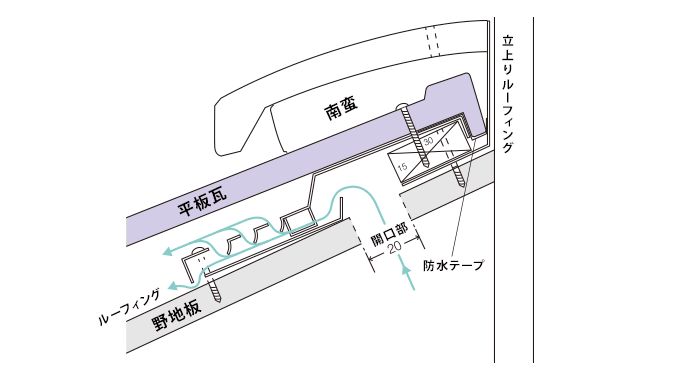

換気の仕組み

製品概要

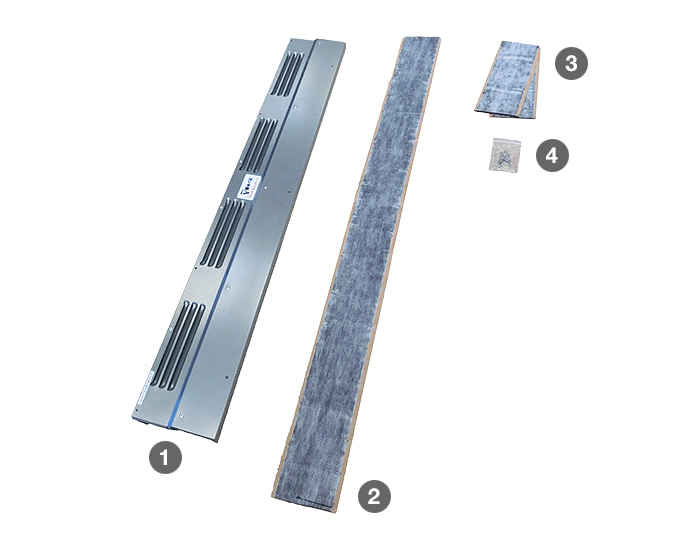

各パーツの名称

  1. 本体
  2. 防水テープ　長
  3. 防水テープ　短
  4. 専用ビス

製品仕様

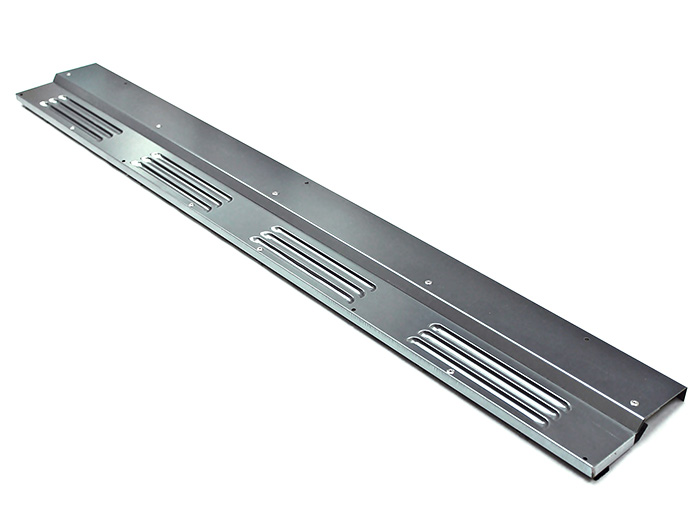

カンキ棟A
兼用型910

  • 換気口面積：118c㎡
  • 材質：ザム（ZAM®）
  • 製品長さ：910mm
  • 製品厚さ：0.4mm
  • 有効換気面積：18.93㎡（5.74坪）

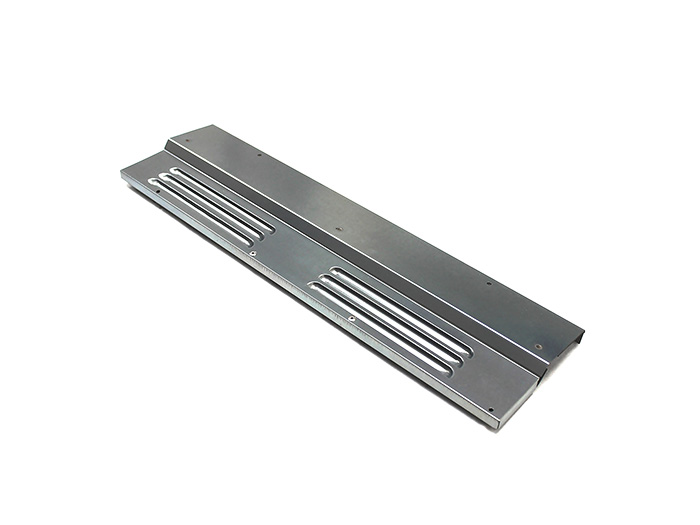

カンキ棟A
兼用型455

  • 換気口面積：59c㎡
  • 材質：ザム（ZAM®）
  • 製品長さ：455mm
  • 製品厚さ：0.4mm
  • 有効換気面積：9.465㎡（2.87坪）

施工手順

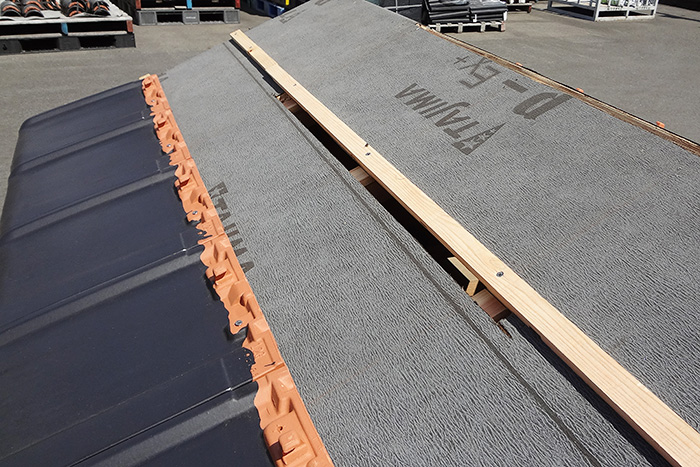

1.開口作業

横桟木の下に開口部を開ける。

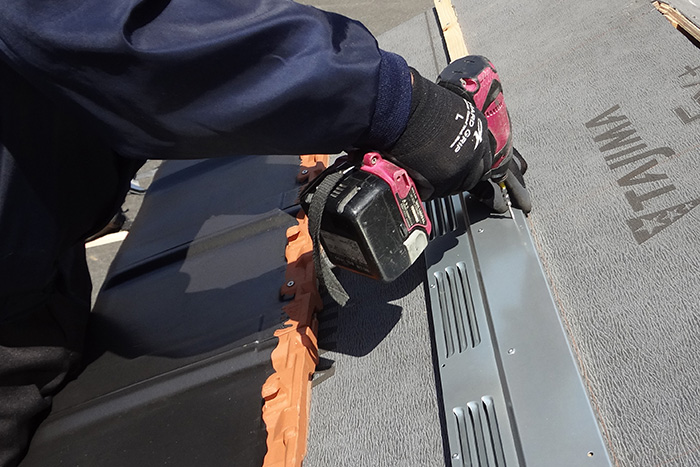

2.本体の取り付け

本体を横桟木に引っ掛け、ビス止めをして取り付ける。

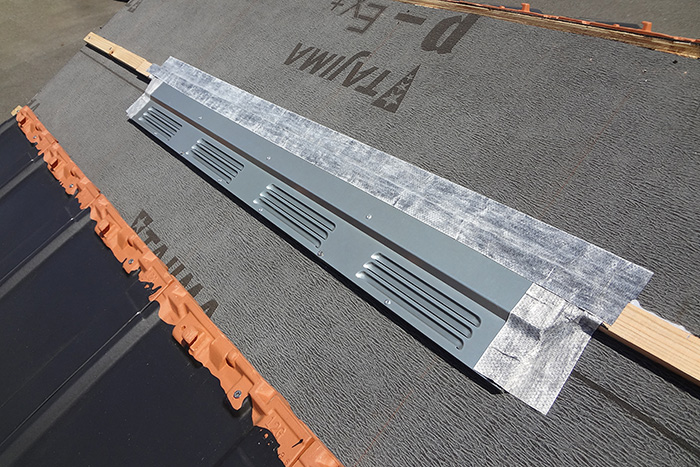

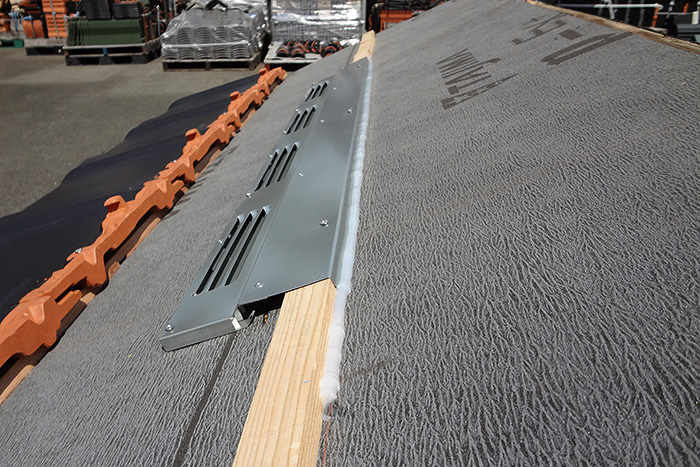

3.防水処理

瓦桟上部にシリコン処理を施す。

その後、付属の防水テープを貼り付けて防水処理。

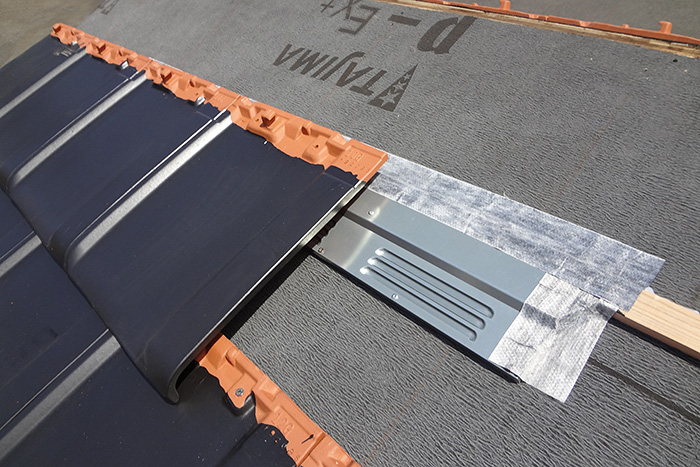

4.桟瓦の施工

本体に引っ掛けるように桟瓦を施工。

各種「小屋裏換気システム」について

栄四郎瓦での取扱い製品［カンキ棟A（全3種）］

棟下取付型

換気量と棟瓦の安定性
三角冠・7寸丸施工時に適した平瓦上部に取り付けるタイプ。

詳細

瓦下取付型

施工性と棟瓦の安定性
屋根の勾配に対応した角度調整も可能。

詳細

兼用型

優れた施工性と汎用性
棟部以外への取り付けは後付け施工リフォーム工事にも最適。
