栄四郎瓦の小屋裏換気システム
［瓦下取付型］

製品の特徴

安定性と施工性の両立

屋根の勾配に対応した角度調整も可能で施工性も良く、カンキ棟A本体に設けた複数の通気口により、開口部からの通気・排気がスムーズになります。

錆びに強い高耐食溶融めっき鋼板ZAM®※を使用

「ZAM®」は、亜鉛・アルミニウム・マグネシウムのめっき層を持つ耐食性に優れた溶融めっき鋼板。錆びなどに強い。

※「ZAM」は、日鉄日新製鋼株式会社の登録商標です。
「ZAM」は、日鉄日新製鋼株式会社が開発した溶融亜鉛-アルミニウム-マグネシウム合金めっき鋼板の商品名です。
 「ZAM®」のサイトへ

換気の仕組み

製品概要

各パーツの名称

  1. 本体
  2. 防水テープ
  3. 専用ビス

製品仕様

カンキ棟A
瓦下取付型910

  • 換気口面積：236c㎡
  • 材質：ザム（ZAM®）
  • 製品長さ：910mm
  • 製品厚さ：0.4mm
  • 有効換気面積：37.76㎡（11.5坪）

カンキ棟A
瓦下取付型455

  • 換気口面積：118c㎡
  • 材質：ザム（ZAM®）
  • 製品長さ：455mm
  • 製品厚さ：0.4mm
  • 有効換気面積：18.88㎡（5.72坪）

施工手順

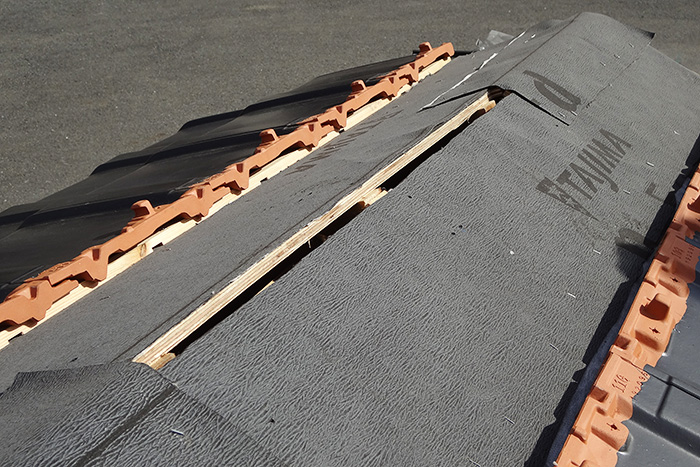

1.開口作業

棟部に開口部を開ける。

2.瓦下取付型本体の取り付け

本体を開口部に合わせながら屋根勾配に沿って被せ、付属のビスで止め付ける。

3.強力棟の取り付け・防水処理

強力棟を取り付け、防水テープを本体の両端部に貼り付けて防水処理。

4.桟瓦・棟瓦の施工

横桟木を取り付け、桟瓦を施工。

棟木を強力棟に取り付ける。

通常の施工手順通り乾式棟シートなどを貼り付け、棟瓦を施工。

各種「小屋裏換気システム」について

栄四郎瓦での取扱い製品［カンキ棟A（全3種）］

棟下取付型

換気量と棟瓦の安定性
三角冠・7寸丸施工時に適した平瓦上部に取り付けるタイプ。

詳細

瓦下取付型

施工性と棟瓦の安定性
屋根の勾配に対応した角度調整も可能。

ページTopへ

兼用型

優れた施工性と汎用性
棟部以外への取り付けは後付け施工リフォーム工事にも最適。

詳細
